Что означает симптом «звук есть, изображения нет»
Под этой фразой могут скрываться разные ситуации:
- экран полностью тёмный, но звук работает;
- экран на секунду вспыхивает и сразу гаснет;
- экран светится серым или слегка подсвечен, но картинки нет;
- видны полосы, половина изображения или искажения;
- картинка очень тёмная и заметна только под внешним светом;
- телевизор показывает логотип, а затем изображение исчезает.
Эти варианты относятся к разным веткам диагностики. Полностью тёмный экран со слабой картинкой под фонариком сильнее указывает на цепь подсветки. Равномерно подсвеченный экран без картинки заставляет проверять видеотракт. Полосы и половина изображения уже больше связаны с T-CON, интерфейсом панели или самой матрицей.
Главное правило: симптом — это наблюдение, а не диагноз.
С чего начать без разборки
Убедитесь, что телевизор действительно работает
Проверьте, меняется ли громкость, реагирует ли телевизор на пульт, переключаются ли источники и слышны ли системные звуки. Если звук стабилен и телевизор выполняет команды, часть системы действительно работает.
Но это не доказывает полную исправность Main Board. Системная плата может воспроизводить звук и одновременно иметь проблему в тракте изображения или управлении подсветкой.
Посмотрите на экран в тёмной комнате
Выключите яркое освещение и включите телевизор. Возможны три характерных сценария:
- 1. Экран абсолютно чёрный и не меняется. Подсветка может не запускаться.
- 2. Экран на мгновение светлеет и снова темнеет. Возможна попытка запуска подсветки с последующим отключением защиты.
- 3. Экран заметно подсвечен, но картинки нет. Свет есть, а причину нужно искать дальше по видеотракту.
Выполните тест фонариком
- 1. Включите телевизор и дождитесь появления звука.
- 2. Запустите контент, где изображение точно должно меняться.
- 3. Поднесите обычный фонарик или фонарик телефона к экрану под небольшим углом.
- 4. Медленно перемещайте луч по поверхности.
- 5. Ищите очень слабые контуры движущегося изображения.
Если под лучом видны силуэты или движение, это сильный признак того, что LCD-слой формирует картинку, а нормальная подсветка отсутствует или слишком слабая.
Не нужно давить на экран, стучать по корпусу или пытаться подсветить панель изнутри.
Если изображение видно под фонариком
Это наиболее характерный сценарий для проблем подсветки, но внутри этой группы есть несколько возможных причин.

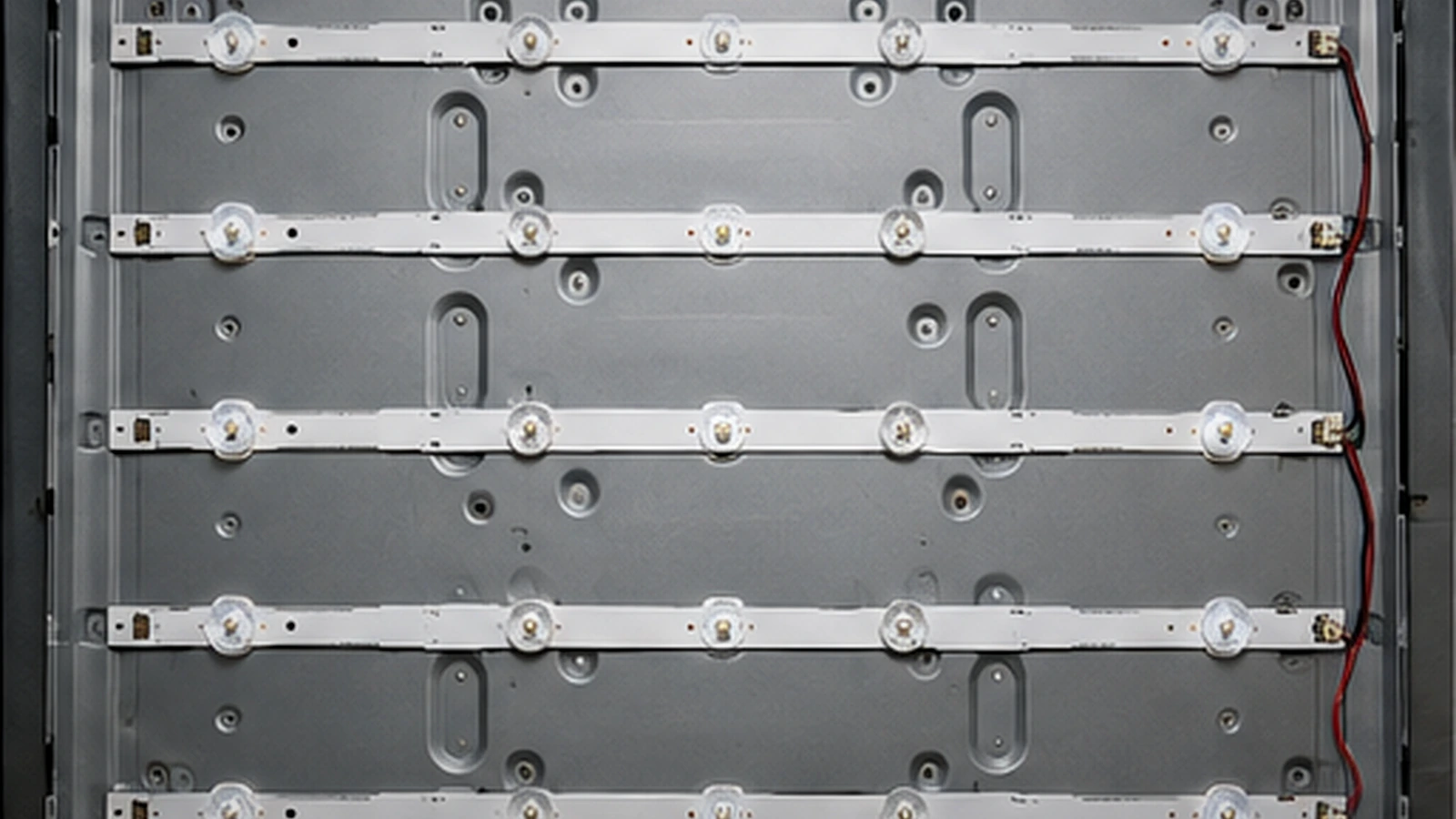

LED-планки и светодиоды
В LCD/LED-телевизорах жидкокристаллическая панель формирует изображение, а LED-подсветка делает его видимым. Если часть светодиодов деградирует или цепь разрывается, драйвер может отключить подсветку целиком.
Внешне это часто выглядит так: звук есть, экран чёрный, картинка заметна только под фонариком, иногда перед отключением происходит короткая вспышка.
Без разборки нельзя определить, неисправен один светодиод, несколько планок или соединение между ними.
LED Driver
LED Driver формирует ток для подсветки и контролирует её работу. В разных моделях он может быть частью блока питания или отдельным узлом.
Поэтому положительный тест фонариком не означает автоматически, что нужно менять LED-планки. Возможна неисправность самого драйвера, его силовой части, обратной связи или управляющих сигналов.
Блок питания
Если питание подсветки формируется в PSU, неисправность блока питания может привести к отсутствию запуска, отключению после старта или нестабильной работе.
Измерения в этой части относятся к сервисной диагностике: внутри присутствуют опасные сетевые цепи, а некоторые элементы могут сохранять заряд после отключения телевизора.
Управление со стороны Main Board
Main Board может участвовать в запуске и регулировании подсветки. Поэтому профессиональная диагностика проверяет не только светодиоды, но и питание драйвера, команды запуска и работу защиты.
Если экран светится, но картинки нет
Когда экран явно подсвечен, а изображения нет, задача меняется: свет есть, но видеоданные не доходят до панели или не обрабатываются корректно.
Возможные узлы:
- Main Board;
- T-CON;
- интерфейс между Main Board и панелью;
- питание панели;
- сама матрица и её драйверы.
Main Board
Main Board обрабатывает входные сигналы и формирует видеопоток. При частичной неисправности телевизор может включаться, воспроизводить звук и реагировать на пульт, но не передавать корректное изображение.
T-CON
T-CON, или timing controller, участвует в передаче данных на матрицу и формировании временных сигналов панели. В одних телевизорах это отдельная плата, в других её функции интегрированы.
Проблемы этой части могут проявляться как подсвеченный экран без картинки, белый или серый экран, полосы, половина изображения или сильные искажения.
Конкретные напряжения и контрольные точки зависят от модели панели и схемы. Универсальных номиналов для любого T-CON нет.
Интерфейс панели
Повреждение шлейфа, разъёма или высокоскоростного интерфейса может дать отсутствие или искажение изображения. Без вскрытия корпуса надёжно отличить этот сценарий от неисправности T-CON или Main Board обычно невозможно.
Когда вероятнее проблема матрицы
Матрица — самый дорогой и хрупкий узел телевизора, но сам по себе симптом «нет изображения» не даёт оснований сразу обвинять панель.
На проблему матрицы или её периферийных драйверов чаще указывают:
- устойчивые вертикальные или горизонтальные линии;
- одна половина экрана работает, другая нет;
- цветные полосы;
- трещины и следы удара;
- участки изображения распадаются или дублируются;
- изображение меняется при деформации корпуса.
Даже такие признаки требуют подтверждения: похожие дефекты бывают у T-CON, шлейфов и питания панели.
Особенно опасны домашние попытки прижимать, греть или «лечить» COF/TAB-соединения по краям панели. Эти узлы очень хрупкие и могут быть повреждены необратимо.
Как отличить подсветку, матрицу и плату по внешним признакам
- Экран тёмный, под фонариком видно изображение: Подсветка, LED Driver, PSU, управление подсветкой; не доказывает: Что неисправны именно LED-планки
- Экран кратко вспыхивает и гаснет: LED-цепь, драйвер, защита; не доказывает: Что проблема только в одном светодиоде
- Экран подсвечен, картинки нет: Main Board, T-CON, интерфейс, питание панели, матрица; не доказывает: Что виновата именно матрица
- Полосы или половина изображения: T-CON, интерфейс панели, матрица; не доказывает: Что панель обязательно под замену
- Есть звук и реакция на пульт: Система частично работает; не доказывает: Что Main Board полностью исправна
Что можно проверить дома безопасно
Без вскрытия корпуса разумно ограничиться следующими действиями:
- 1. Отключить телевизор от сети на несколько минут и включить снова.
- 2. Проверить другой источник сигнала.
- 3. Вызвать меню или изменить громкость.
- 4. Осмотреть экран на трещины, следы удара или жидкости.
- 5. Посмотреть, появляется ли свечение экрана в тёмной комнате.
- 6. Выполнить тест фонариком.
- 7. Зафиксировать поведение при включении: вспышку, задержку, линии, изменение яркости.
- 8. Снять короткое видео симптома, если неисправность появляется не всегда.
Чего не стоит делать без оборудования и опыта
Не стоит самостоятельно:
- вскрывать блок питания и измерять сетевую часть;
- подавать случайное внешнее напряжение на LED-планки;
- замыкать управляющие контакты драйвера;
- отключать шлейфы панели «по очереди» без понимания схемы;
- нагревать T-CON, Main Board или COF/TAB;
- прижимать края матрицы;
- выполнять BGA-пайку или программирование памяти;
- разбирать LCD-панель ради доступа к подсветке без опыта.
Замена подсветки часто требует полной разборки панели: снятия матрицы, рассеивателей и оптических слоёв. Для больших диагоналей это одна из самых рискованных механических операций.
Как проходит профессиональная диагностика
1. Подтверждение симптома
Проверяются звук, реакция на управление, наличие подсветки, поведение при старте, наличие изображения под внешним светом и характер искажений.
2. Разделение подсветки и видеотракта
Если изображение под фонариком есть, основной фокус переносится на подсветку и её питание.
Если подсветка работает, а изображения нет, проверяются Main Board, интерфейс, T-CON, питание панели и сама матрица.
3. Измерения под нагрузкой
Для цепей питания важно не только наличие напряжения. Блок питания может выдавать его без нагрузки, но проседать при запуске.
Аналогично LED Driver оценивается с учётом поведения нагрузки и защиты, а не по одному измерению.
4. Подтверждение конкретного узла
Только после проверок делается вывод, находится ли неисправность в LED-планках, LED Driver, PSU, Main Board, T-CON, интерфейсе панели или самой матрице.
Частые ошибки
«Если звук есть, Main Board исправна»
Нет. Плата может выполнять часть функций и одновременно иметь неисправность видеотракта или управления подсветкой.
«Если фонарик показывает картинку, нужно менять подсветку»
Не обязательно. Причина может быть в LED-планках, драйвере, блоке питания или управляющих сигналах.
«Если экран подсвечен, значит матрица сломана»
Нет. Похожие проявления дают Main Board, T-CON, интерфейсы и питание панели.
«Если экран вспыхнул, подсветка рабочая»
Короткая вспышка означает только попытку запуска. После неё защита могла отключить цепь.
«Полосы всегда означают замену матрицы»
Не всегда. Полосы бывают связаны с T-CON, шлейфами и питанием панели.
Когда ремонт обычно имеет смысл
Экономическая целесообразность зависит от диагонали, типа панели, возраста телевизора, стоимости деталей и характера дефекта.
В общих чертах:
- неисправность подсветки часто ремонтопригодна;
- PSU, LED Driver и Main Board нередко можно ремонтировать или заменять;
- отдельный T-CON обычно проще по экономике, если он выполнен заменяемым модулем;
- физически повреждённая матрица часто делает ремонт невыгодным;
- дефекты COF/TAB требуют индивидуальной оценки и не всегда имеют надёжное решение.
До подтверждения причины покупать детали не стоит.
Итог
Когда у телевизора есть звук, но нет изображения, правильная задача — не угадать неисправную деталь, а разделить симптом на проверяемые сценарии. Тёмный экран со слабым изображением под фонариком сильнее указывает на проблему подсветки или её управления. Подсвеченный экран без картинки переводит внимание на видеотракт — Main Board, T-CON, интерфейс панели и матрицу.
Без разборки пользователь может безопасно оценить реакцию телевизора, наличие свечения и выполнить тест фонариком. Всё, что связано с сетевой частью, измерениями внутри PSU, разборкой панели, COF/TAB или пайкой, лучше оставить сервисной диагностике.
