Иногда жалоба «телевизор не видит флешку» выглядит как программная проблема: файловая система, Android TV, медиаплеер или несовместимый накопитель. Но в реальном ремонте причина может оказаться значительно проще — на USB-разъёме отсутствует питание 5 В из-за неисправности в цепи VBUS.

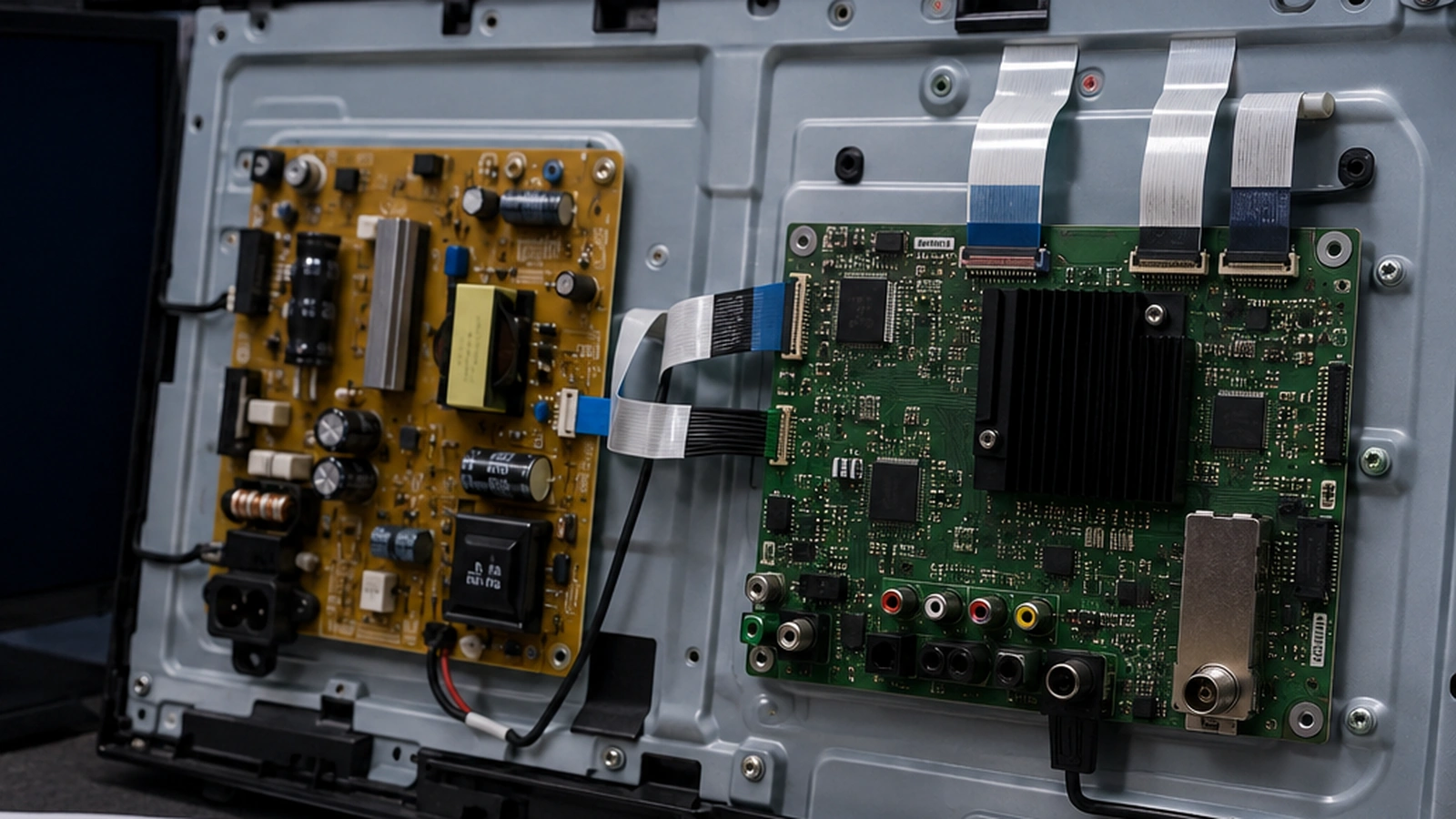

В этом случае в ремонт поступил 75-дюймовый телевизор Nikai на платформе Android. Точная модель телевизора, версия Android и объём оперативной памяти не фиксировались, поэтому приписывать аппарату конкретную Android 8/9 или 1 ГБ RAM было бы неправильно. Для диагностики это и не потребовалось: неисправность находилась в аппаратной цепи питания USB.
Главный вывод этого случая: если телевизор совсем не реагирует на заведомо исправные USB-накопители, до прошивки и сброса настроек стоит проверить, присутствует ли питание на самом USB-порту и исправна ли его защитная цепь.
Исходный симптом
Жалоба была простой: телевизор не принимал USB-флешку. Накопитель не определялся, поэтому сначала нужно было разделить возможные причины на несколько групп:
- проблема конкретной флешки или её файловой системы;
- программная проблема Android TV;
- неисправность USB-разъёма или его контактов;
- отсутствие питания 5 В на линии USB VBUS;
- повреждение элементов защиты или коммутации питания;
- неисправность USB-интерфейса на Main Board.
Сам по себе симптом «не видит флешку» не позволяет сразу определить виноватый узел. Диагностика должна идти от наблюдения к измерению.
Как устроено питание обычного USB-порта телевизора
Классический USB-порт передаёт не только данные. В нём есть отдельная линия питания VBUS. Для USB 2.0 это номинальная 5-вольтовая шина, от которой может питаться подключённое устройство.
На системной плате телевизора питание обычно не подают к разъёму совершенно «напрямую». Конкретная схема зависит от производителя и платы, но между источником питания и USB-портом могут находиться:
- перемычка или резистор 0 Ом;
- предохранительный элемент;
- электронный ключ распределения питания;
- ограничитель тока;
- фильтрующие элементы;
- защита от электростатического разряда и перенапряжений.
Поэтому отсутствие 5 В на USB ещё не означает неисправность процессора или Android. Иногда повреждение находится буквально в нескольких миллиметрах от разъёма.
Важно: нельзя считать, что все недорогие или китайские Main Board устроены одинаково. Архитектура действительно часто похожа по функциональной логике, но состав защиты, номиналы и расположение элементов различаются. Конкретную плату нужно проверять по фактической разводке и измерениям.
Что было обнаружено в этом Nikai
При проверке выяснилось, что проблема находилась в цепи питания USB. На плате был установлен очень маленький SMD-элемент с сопротивлением 0 Ом, включённый последовательно в соответствующую линию. Он оказался в обрыве.
В разговорной практике такой элемент иногда называют «предохранителем», особенно если при перегрузке именно он разрывает цепь. Однако технически резистор 0 Ом и специализированный предохранитель — не одно и то же. Без схемы платы или маркировки компонента корректнее говорить о 0-омной перемычке/резисторе в цепи питания USB, который в данном аппарате оказался повреждён.
После восстановления этой цепи питание USB вернулось, и телевизор снова начал нормально работать с накопителем.
Размер элемента был очень мал, но измерения его корпуса не проводились. Поэтому значения вроде «1–2 микрона» здесь были бы технически неверным описанием: речь идёт о миниатюрном SMD-компоненте, размеры которого следует определять по корпусу или измерять, а не оценивать на глаз.
Почему такой элемент может выйти из строя
Наиболее интересная часть этого случая — не сама замена перемычки, а вопрос, почему повреждается цепь USB.
Одна из возможных причин — повышенная или импульсная нагрузка со стороны внешнего накопителя. Особенно внимательно нужно относиться к старым портативным жёстким дискам, которые получают питание непосредственно от USB.
Ёмкость диска — 2 ТБ, 4 ТБ или другая — сама по себе не определяет потребляемый ток. Большой объём данных не означает автоматически большую электрическую нагрузку. Гораздо важнее конструкция накопителя, тип диска, его пусковой ток, состояние механики, USB-SATA-контроллер и способ питания.
У механического HDD при запуске раскручивается шпиндельный двигатель. В этот момент нагрузка может кратковременно быть выше, чем в установившемся режиме. Если конкретный телевизор имеет слабый запас по USB-питанию, неисправный или неудачный накопитель способен вызвать просадку, срабатывание защиты либо перегрузку элемента в цепи питания.
Стандартный USB 2.0 downstream-порт рассчитан на ограниченный ток питания, а USB-устройство не должно бесконтрольно требовать от порта больше предусмотренного. USB-IF отдельно указывает, что периферия, которой требуется больше мощности, чем допускает соответствующий USB-интерфейс, должна иметь собственное питание.
Это не означает, что любой внешний HDD обязательно сожжёт телевизор. Исправный USB-порт должен иметь корректно спроектированную защиту. Но на практике состояние платы, качество реализации защиты и особенности конкретного внешнего диска имеют значение.
Почему сначала нужно проверить 5 В, а не прошивать телевизор
Когда Android TV не показывает флешку в меню, возникает соблазн сразу искать обновление прошивки, делать сброс или менять файловую систему. Эти действия иногда уместны, но только после простых проверок.
Если на USB-порту физически отсутствует питание, программное восстановление не исправит разорванную цепь VBUS.
Логика диагностики в таком случае выглядит так:
- Проверить накопитель на другом устройстве.
- Проверить другой заведомо исправный USB-накопитель на телевизоре.
- Осмотреть разъём на механические повреждения и загрязнение.
- Уточнить, реагирует ли телевизор на подключение вообще.
- В сервисных условиях проверить наличие питания USB.
- Если питания нет — проследить цепь VBUS и найти место обрыва или неисправный защитный/коммутирующий элемент.
- После ремонта проверить работу порта под реальной, но допустимой нагрузкой.
Такой порядок позволяет не путать программную несовместимость с аппаратным отсутствием питания.
Как отличить проблему питания от проблемы файловой системы
Если флешка получает питание, но Android TV её не отображает, причина может быть уже другой. Например, телевизор может не поддерживать конкретную файловую систему или накопитель может иметь повреждённую разметку.
Google в справке Android TV прямо отмечает, что поддержка и процедура работы с USB-накопителями могут различаться между телевизорами. Поэтому форматирование не следует считать универсальным первым решением, особенно если на накопителе есть важные данные.
Признаки аппаратной проблемы питания могут включать полное отсутствие реакции на несколько исправных USB-устройств. Но даже это не является окончательным диагнозом: подтверждение даёт измерение.
Признаки программной или файловой проблемы чаще выглядят иначе: питание на порту есть, одно устройство определяется, другое нет, либо система предлагает форматирование. Здесь уже нужно проверять формат, разметку, совместимость и состояние самого накопителя.
Нужно ли выключать телевизор перед подключением USB
USB изначально рассчитан на подключение и отключение устройств без обязательного полного обесточивания хоста. Поэтому правило «всегда сначала вставить флешку, а потом включить телевизор» нельзя выдавать за требование стандарта или универсальную защиту от поломки.
Однако для старого внешнего HDD с сомнительным состоянием, неизвестным потреблением или нестабильным USB-SATA-контроллером разумнее вообще не проверять пределы телевизионного USB-порта. Безопаснее использовать накопитель с собственным питанием или подходящий активный USB-хаб, если такая конфигурация поддерживается конкретным телевизором.
Для обычной исправной USB-флешки специальная последовательность включения обычно не требуется. Важнее не использовать повреждённые разъёмы, кабели и накопители, а перед физическим отключением накопителя корректно извлекать его через систему, когда такая функция доступна. Android TV Help также рекомендует программно извлекать USB-накопитель перед отключением, чтобы защитить данные.
Почему старые Android-платы требуют аккуратной диагностики
В бюджетных Smart TV встречаются платформы с ограниченными аппаратными ресурсами. На старом Android это может проявляться медленной работой меню, долгим запуском приложений и ограниченной совместимостью с современным ПО.
Но медленный Android и неработающий USB-порт — разные симптомы. Нельзя автоматически связывать их одной причиной.
В рассматриваемом Nikai версия Android и объём RAM не проверялись. Поэтому в ремонте правильнее было не строить диагноз вокруг предположения о «слабой Android-плате», а проверить электрическую часть USB. Именно измерение вывело на повреждённый элемент питания.
Это хороший пример общего принципа диагностики: характеристика платформы может объяснить медленную работу, но отсутствие 5 В на разъёме объясняется аппаратной цепью.
Что важно проверить мастеру
Проверка цепи USB на Main Board относится к компонентной диагностике. После вскрытия телевизора важно не ограничиваться заменой детали «по внешнему виду».
Профессиональная проверка должна ответить как минимум на следующие вопросы:
- действительно ли VBUS отсутствует на разъёме;
- есть ли 5-вольтовое питание до повреждённого участка;
- нет ли короткого замыкания после элемента;
- не повреждён ли сам USB-разъём;
- исправен ли ключ питания, если он предусмотрен схемой;
- не создаёт ли подключаемое устройство чрезмерную нагрузку;
- сохраняется ли стабильное питание после ремонта.
Если 0-омная перемычка сгорела из-за короткого замыкания, простая установка новой без поиска причины может привести к повторному отказу. Сначала нужно убедиться, что за ней нет ненормально низкого сопротивления или другого дефекта.
Почему нельзя ставить «что-нибудь потолще»
Повреждённый миниатюрный элемент иногда провоцирует опасную идею: заменить его толстой проволокой или сделать перемычку с заведомо большим запасом по току.
Так поступать без понимания схемы нельзя.
Если исходный элемент участвовал в ограничении последствий перегрузки, грубая перемычка может перенести повреждение дальше по цепи — на дорожку, ключ питания, преобразователь или Main Board. Даже если маркировка показывает 0 Ом, необходимо учитывать тип корпуса, допустимый ток, назначение позиции и конструкцию платы.
Компонентный ремонт Main Board требует пайки под увеличением и контроля отсутствия короткого замыкания. Это сервисная операция, а не рекомендуемая домашняя процедура.
Практические рекомендации владельцу телевизора
Для обычных флешек риск перегрузки USB-порта невелик, если накопитель и разъём исправны. Но с внешними дисками стоит учитывать питание.
Полезные правила:
- не использовать накопитель с повреждённым USB-штекером или кабелем;
- если внешний HDD нестабильно запускается, щёлкает, постоянно переподключается или пропадает из системы, не продолжать многократные попытки на телевизоре;
- для накопителя с высоким потреблением предпочитать модель с собственным питанием или совместимое внешнее питание;
- не считать объём 2–4 ТБ единственным критерием риска — важнее реальное потребление и совместимость;
- перед отключением накопителя использовать системную функцию безопасного извлечения, если она доступна;
- при полном отсутствии реакции нескольких исправных флешек не спешить с прошивкой: сначала исключить аппаратную проблему USB.
Результат ремонта
В данном 75-дюймовом Nikai неисправность оказалась локальной: в цепи питания USB был обнаружен повреждённый 0-омный SMD-элемент. После восстановления цепи USB-порт заработал, и телевизор снова стал работать с накопителем.
Этот случай полезен тем, что показывает разницу между симптомом и диагнозом. «Android не видит флешку» звучит как программная неисправность, но фактической причиной может быть отсутствие питания 5 В на USB.
Итог
Если Smart TV перестал видеть USB, полезно мыслить не только категориями Android и файловых систем. USB-порт — это ещё и электрическая цепь питания. В рассмотренном Nikai именно обрыв миниатюрного 0-омного SMD-элемента лишил порт питания, а восстановление цепи вернуло его к работе.
При этом сам факт использования большого внешнего HDD не доказывает причину отказа: ёмкость накопителя и его потребление — разные параметры. Для профилактики важнее использовать исправные устройства, учитывать требования к питанию и не подключать к телевизионному USB периферию, которой требуется больше мощности, чем порт способен корректно предоставить.
